X線 / UV / 高感度イメージング
ProxiVision製
X線 / UV / 高感度イメージング
ProxitronicはProxiVisionへ社名変更しました
〜イメージインテンシファイア応用機器〜
※ カスタマイズ等のお問合せは、こちらまで

イメージインテンシファイア及びその応用製品の専門メーカー
産業用、サイエンス、セキュリティー等の分野で10年以上の実績があります。

  • イメージ・インテンシファイア・カメラ
イメージインテンシファイア高感度カメラは、通常のCCDカメラの100万倍以上の感度があります。
またイメージインテンシファイアは、可視光だけでなく、X線や紫外光、近赤外光の感度があるので、X線や紫外光など産業用および研究用の特殊高感度カメラにも応用応用されています。

  • イメージインテンシファイア
近接型 インバータ型 特 長
第1世代 取扱有り 取扱有り 光電面と蛍光面の他にMCPを内部で用いないタイプ
第2世代 取扱有り 取扱有り MCP(マイクロチャンネルプレート)を内部に用い、増倍率と解像度をバランス良く向上させるタイプ
第3世代 取扱無し※) 取扱無し※) MCPを内蔵し、可視から近赤外域で良い感度を持つフォトカソードを用いたタイプ。但しサーマルノイズの影響を受けやすい。
※)第3世代イメージインテンシファイアは、別途取扱があります. ご相談ください.

  • 要素技術
イメージインテンシファイアを核として、X線、UV、可視光、近赤外までの広い波長範囲で、高感度、短露光時間、小型軽量なイメージングソリューションを提供しています。
各種イメージ・インテンシファイア
1:1結合ファイバプレートによるイメージ結合
テーパーファイバによる縮小光学系高効率イメージ結合
CCDとイメージインテンシファイアの直接結合
独自のMCP(マイクロチャンネルプレート)
低ノイズ高品位カメラ回路
製品群
X線〜紫外(UV)域・高感度イメージング
X線/紫外(UV)高感度カメラ
カスタムX線/紫外(UV)イメージング機器
紫外(UV)〜可視/近赤外(NIR)域・高感度イメージング
イメージインテンシファイアカメラ
短露光時間カメラ (5ns)
時間/空間分解シングルフォトンカウンティングPSD
SITカメラ置換え用高感度カメラ
可視光・高感度イメージング
EM-CCDカメラ (電荷増倍CCDカメラ)
可視〜近赤外(NIR)域・高感度イメージング
ミニチュア高感度カメラ
応用製品
火災・コロナ放電検出器
MCP/ディレイライン検出器
指紋・掌紋イメージ検出器
イメージング・コンポーネント
イメージインテンシファイア
オープンMCPシステム
その他コンポーネント
ファイバ結合CCD


高感度UVイメージング X線/素粒子イメージング UV(紫外線)イメージング イメージインテンシファイア
火災・コロナ放電センサ MCP/Delay Line Detector 指紋・掌紋イメージ検出システム イメージインテンシファイア
火災/放電検出システム
  • コロナ放電に伴うUVイメージ観察
  • 可視光画像との重ねて表示するので、放電部位を容易に認識
  • 晴天下、地上から高圧送電線を見上げて検出可能
  • 広い周波数応答(0〜15kHz)
  • 高圧送電設備、変電設備の安全管理、異常時検査に最適
  • 他に、UVランプの検査など

MCP/ディレイライン検出器
  • 時間分解・シングルイベント・イメージ検出器
  • 空間分解能: 50μm (FWHM)
  • 時間分解能: 1ns
  • 入力エリア:25mmφ,40mmφ
  • 低ノイズ、高S/N
  • フォトンや荷電粒子のシングルイベント・カウンティングが可能な空間・時間分解能
  • 仕様変更にに対応
指紋掌紋イメージ検出器
  • 化学的前処理不要
  • UVイメージングシステム
  • 可視光環境下でも使える
  • 標準機は、屋内使用を前提とした検出システム
  • ハンディータイプも供給可能
  • PCへの画像取込可能
  • ハンドヘルドPCを用いれば、ワンクリックで指紋を表示
  • 仕様変更に対応
イメージインテンシファイア
  • 18/25/40/75mmφの入力面
  • 高速、高感度、高分解能
  • フォトンカウンティングレベルの微弱光イメージング
  • UV〜近赤外の高感度カメラに内蔵
  • カスタムハードウェアにも対応
  • 製薬、バイオ、分光、天文観測等に好適
  • 各種アセンブリ要望に対応
<詳細>


X線/紫外線イメージング X線/紫外線イメージング 紫外/可視イメージング 可視/近赤外イメージング
X線/UVカメラ カスタムX線/UV検出器 イメージインテンシファイア・カメラ 短露光時間・高感度カメラ
X線/UVカメラ
  • 25mmφ、40mmφ、75mmφ
  • 多彩な光電面の選択肢
  • 多彩な蛍光面の種類と厚みの選択肢
  • 解像度: 2μm 〜 20μm
  • X線回折、蛍光X線、スペクトルパターンの画像検出
  • PCBの検査/穴開け
  • 小物体のX線透過イメージ検出
<詳細>
カスタムX線/UVイメージング
  • 電子、UV、X線、素粒子の検出
  • 真空中、雰囲気条件下での検出
  • 時間分解、位置分解計測
  • ビーム調整
  • ビームプロファイル解析
  • 真空チャンバへの取り付けフランジ
  • カスタムユニット開発・製造に対応

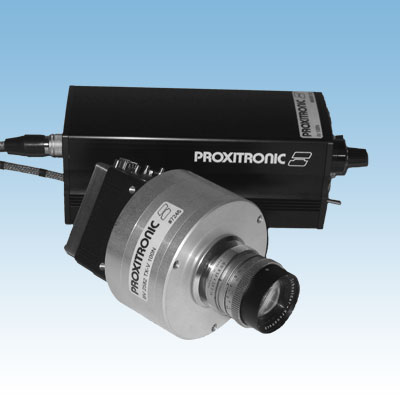

イメージインテンシファイアカメラ
  • 高解像度イメージング
  • シングルフォトンカウンティング
  • 180nm〜900nmまでの波長感度
  • 広いダイナミックレンジ
  • ローノイズ
  • ビデオ出力
  • マルチカメラシステムに対応
  • 専用デジタル・コントロールユニットをオプションで用意
ミニチュア高感度カメラ
  • イメージ・インテンシファイア・カメラ
  • 18mm MCPイメージインテンシファイア内蔵
  • 高感度: 1μLux〜10mLux
  • 高解像度
  • 超小型・軽量・堅牢設計
  • 暗視・監視用途に最適
  • ハンドヘルド機器向け
<詳細>


紫外線/可視光イメージング 可視光イメージング 紫外線/可視光イメージング X線/紫外線イメージング
コロナ放電センサ カスタムX線/UV検出器 SITカメラ置換え用イメージインテンシファイア・カメラ イメージインテンシファイヤシステム
短露光時間・高感度カメラ
  • 露光時間: 最小 5ns
  • 高解像度
  • 180nm〜900nmまでの波長感度
  • 可変ゲートディレイ
  • 感度: 1μLux
  • 小型・軽量
  • マルチカメラシステムに対応
  • 専用デジタル・コントロールユニットをオプションで用意
EMカメラ(電荷増倍CCD)
  • 電子増倍CCD使用
  • 高感度
  • 高解像度
  • 低コスト
  • 長寿命
  • 小型・軽量
  • ビデオ出力
  • オートアイリス/オートシャッタ
  • 外部コントロール(トリガ入力)
SITカメラ置換用 高感度カメラ
  • イメージ・インテンシファイア・カメラ
  • 高感度、高解像度
  • ビデオ出力
  • オートゲイン・コントロール
  • ビデオ出力
  • 暗視/監視
  • 蛍光顕微鏡
  • 天文観測
オープンMCPカメラ
  • 入力エリア: 25mmφ、40mmφ
  • 真空用用CFIフランジ対応可
  • 1段、2段、3段MCPを選択
  • 多彩なMCPの選択肢
  • CCDへの結合系の柔軟性: 1:1ファイバプレート、或いは柔軟なテーパーファイバ結合
  • 多くのカメラとの結合に対応
  • 多彩な蛍光面の選択肢
