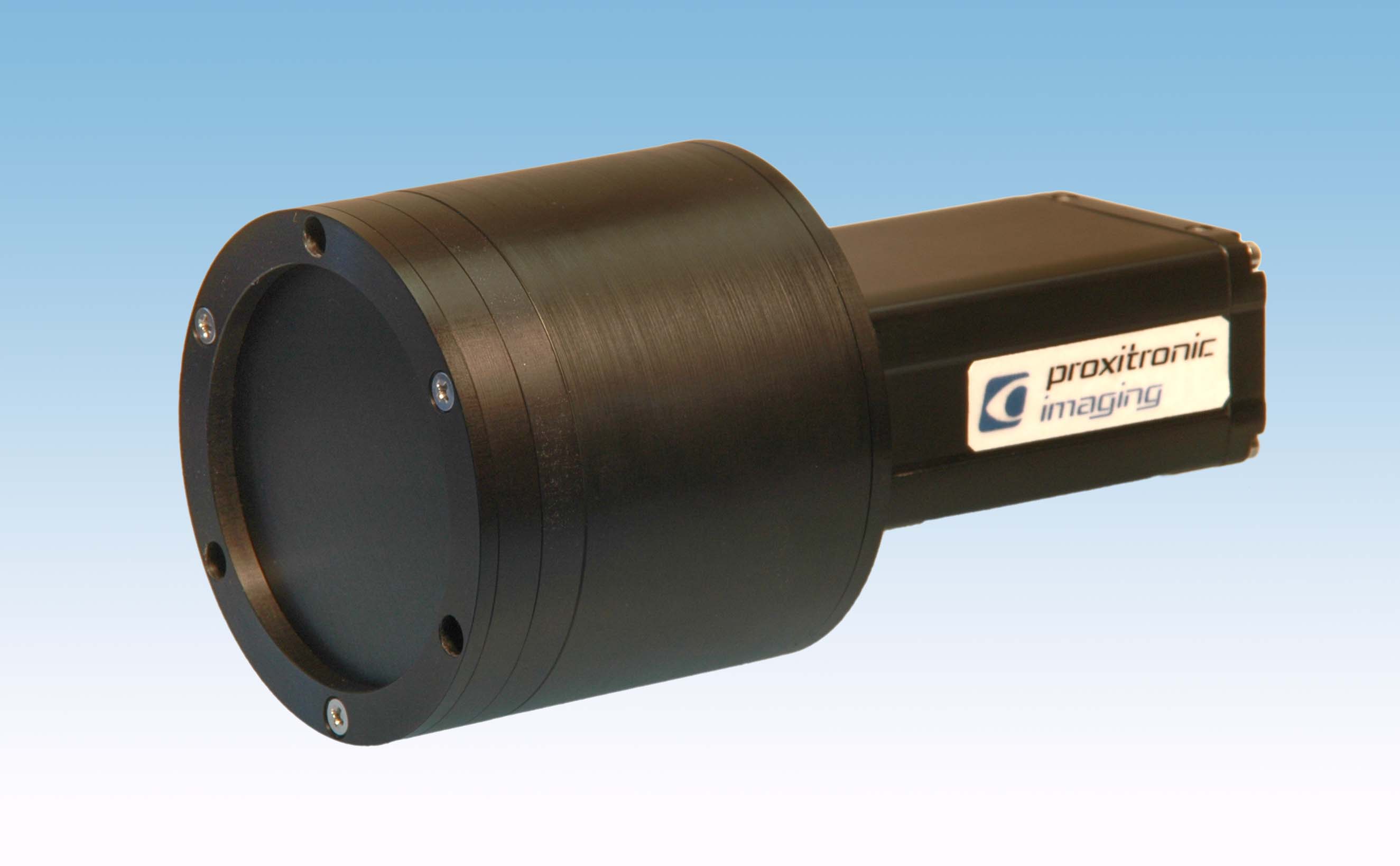

HR-40-X-Ray
 |
 |
仕様
| カメラインターフェース |
ＩＥＥＥ１３９４ｂ / ＧｉｇＥ |
| フレームレート |
１７ｆｐｓ / ３０ｆｐｓ |
| イメージセンサ |
Ｓｏｎｙ ＩＣＸ２８５ Ｐｒｏｇｒｅｓｓｉｖｅ Ｓｃａｎ ２/３” |
| 解像度 |
１３９２ (Ｈ) ｘ １０４０ (Ｖ) |
| ピクセルサイズ |
６．４５μｍ (Ｈ) ｘ ６．４５μｍ (Ｖ) |
| ＡＤ変換 |
８ｂｉｔ / １２ｂｉｔ |
| 同期 |
外部トリガー経由 / フリーラン |
| 露光制御 |
プログラム設定 |
| ドライバソフト |
付属 (ＲＯＩ設定、ビニング) |
| 視野 |
３２ｍｍ ｘ ２４ｍｍ |
| 蛍光面コーティング |
Ｐ４３ （要求に応じて他材料の対応可) |
| 入力インドウ |
０．５ｍｍ厚アルミにウム （仕様に応じて他材料も対応可）
ＵＶ検出向けの「オープンマウント」にも対応 |
図 ４０：１１テーパーファイバを用いた縮小結合光学系
ご要求仕様に合わせて以下のような変更も可能ですので、仕様をご指定ください。
- 蛍光面コーティングの材質と厚み
- 追加コーティング： アルミやＩＴＯなど
- 入力ウィンドウの種類と厚み
- カメラのインターフェース
主な用途：
- プリント基板の穴あけ工程管理や、品質管理のためのＸ線イメージング
- 小物体のＸ線イメージング
- Ｘ線回折像検出や、Ｘ線スペクトルパターン検知
|
