ProxiVision製イメージインテンシファイア

 ProxitronicはProxiVisionへ社名変更しました


フォトカソード / 蛍光板
※ カスタマイズ等のお問合せは、こちらまで
イメージインテンシファイア
イメージインテンシファイア用電源

　イメージインテンシファイア　第１世代〜第３世代まで、近接型とインバータ型



概要 Proxitronic製イメージインテンシファイア
紹介 Proxitronic製イメージインテンシファイア・イントロダクション
注文時のポイント 注文時のポイント
蛍光スクリーン 蛍光スクリーン
MILスペック製品 蛍光スクリーン
  • 入力エリアサイズ： 18mmΦ、25mmΦ、40mmΦ、75mmΦ

  • フォトカソード： 光電素材とウィンドウ材の組み合わせ
型式 説明 組成
C ソーラーブラインド・フォトカソード / 石英 CsTe
T 紫外増強 S20フォトカソード / 石英 (Na2KSb)Cs
B バイアルカリ・フォトカソード / 石英 K2SbCs
V S20 フォトカソード / ＭｇＦ２ (Na2KSb)Cs
Q S20 フォトカソード / 石英 (Na2KSb)Cs
Ｍ S20フォトカソード / クリアガラス or ファイバプレート (Na2KSb)Cs
F S25 フォトカソード / 石英 (Na2KSb)Cs
E S25フォトカソード / クリアガラス (Na2KSb)Cs
N 赤外増強S25 (NIR) フォトカソード / ファイバプレート (Na2KSb)Cs
P 赤外増強 S25 (NIR2+)フォトカソード / ファイバプレート (Na2KSb)Cs
第３世代用 GaAs
その他、要望に応じて選定

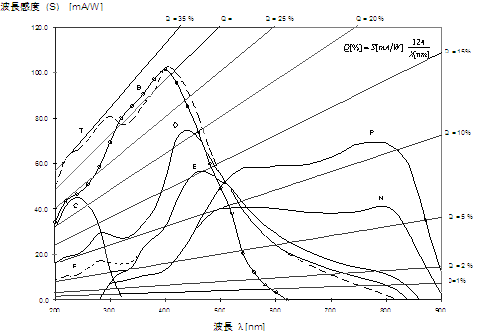

         図　各フォトカソードの波長感度(S) と量子効率(Q)
          　　


  • ゲート長(露光時間)： 5ns、10ns、100ns、1000ns

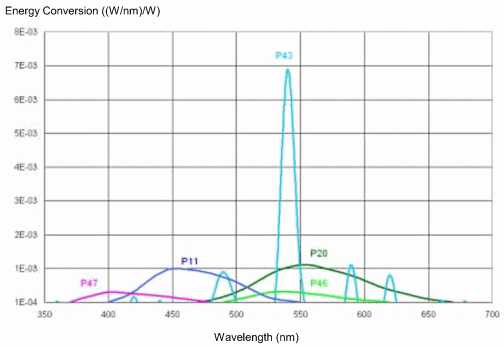

  • 蛍光スクリーン： Ｐ４３、Ｐ４６、Ｐ４７、Ｐ２０、Ｐ１１


  • ＣＣＤセンサとの直接結合： 第１世代のみ対応

  • 加速電圧 / フォトカソード−蛍光スクリーン距離： 10kV / 0.8mm、12kV / 1.0mm、15kV / 1.8mm

  • MCP内蔵： ２段Ｖスタック、３段Ｚスタック、高解像度タイプ、広ダイナミックレンジタイプ


　イメージインテンシファイア用電源モジュール　高圧電源と内蔵MCP用電源
イメージインテンシファイア用電源
  • イメージインテンシファイア用高圧電源
    イメージインテンシファイア用電源


  • 内蔵MCP用パルスアンプ/パルスジェネレータ
    MCPパルスアンプとパルスジェネレータ
